一、系統組成
油機監控系統由監控系統硬件(采集器)和監控系統平臺兩部分功能組成。采集器實現油機設備數據采集功能及數據傳輸，油機平臺實現數據計算及數據呈現和報表統計等功能。

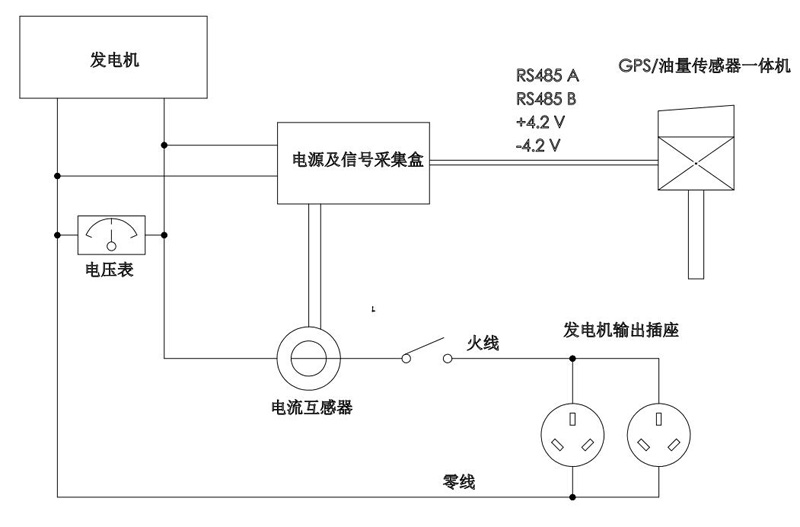

1、設備現場硬件構成：
（1）GPS一體機： GPS衛星定位模塊、GPRS（CDMA）數據通訊模塊、4軸加速度傳感器、電容式高精度油量傳感器。主要功能是定位、檢測設備移動或震動、測量發電機油箱的油位、采集外部傳感器的數據、將所有數據打包傳給平臺等。
（2）數據采集器：AV220V轉直流5V，功率10W；內置大容量鋰電池，容量5安時以上；鋰電池和外部電源互相切換，發電時給鋰電池充電，要求在一個小時內將電池充滿；內置數據采集和控制板，采集發電機的電壓和電流；兩路繼電器輸出，每一路分別把常開常閉觸點都引出來。（此功能預留，移動設備不需要）
（3）電流互感器：采用小型高精度互感器，50A/25mA，0.2級精度。
2、平臺組成：
平臺由服務器安裝系統軟件來構成，B/S構架，可通過網頁和手機APP來實現監控管理功能。
二、現場設備功能實現
1、發電機移動軌跡和發電地點
安裝在發電機上的GPS一體機在靜止的情況下處于休眠狀態，一旦檢測到設備移動或強烈震動將立即喚醒，向平臺發送位置信息，從而平臺可以展現其移動軌跡。發電機運送到基站后，若地圖上預先標注的基站位置和GPS獲取的經緯度相吻合，則確立為發電地點的信息。
2、發電量及發電時間的采集計算
數據采集器通過采集發電機負載的輸出電壓和電流，經過AD轉換后，將電壓、電流數據傳給GPS一體機，由一體機發送到平臺，平臺轉換、計算并顯示電壓、電流、功率、KWH，并與基站額定功率進行對照，以確定是否為正常發電。
發電機啟動后的強烈震動被GPS一體機檢測到，一體機立即向平臺發送電流、電壓等信息。如果電流、電壓的參數達到預先設定值，開始計算發電時間及發電量。
市電正常供電后，發電機不再為系統供電，準備停機，此時采集器采集不到電流，平臺將這個時間作為發電結束的時間，同時統計出本次發電的電量。
3、發電機油耗管理
安裝在發電機油箱上的GPS一體機實時監測當前剩余油量，油量信息通過采集設備上傳到平臺上，結合其他參數生成相關統計報表：
4、遠程控制功能
采集器實現與平臺命令交互，在支持自啟動的設備中實現遠程啟動，遠程停止功能。
5、采集器供電方式
采集器在發電機沒有啟動時由后備電池供電，發電機靜止時，系統處于休眠狀態，后備電池待機時間可超過一年。在發電機工作時，后備電池進行充電，系統由發電機供電。這種電源方案可保證數據有效發送至服務器。
6、發電/市電判別【防止人為作弊】
采集器具有發電機的電和市電的判別功能，防止惡意的將采集器插到墻壁220V進行開機，當作發電信息采集，此時采集器檢測不到發電機的震動，即判斷為人為的作弊。
7、傳輸數據的安全問題
在沒有GSM網絡信號時，自動存儲數據在存儲器中，一旦收到信號立即通過網絡發送信息到平臺。
8、設備的可靠性措施
（1）設備外殼采用防水密封盒子，內部電路用電子灌封膠填充，可防水、防拆、防破壞；
（2）GSM和GPS天線全內置，GPS定位采用目前國際上性能最優的ublox模塊，結合性能最優的進口全向天線，可使GPS定位信息精確到5m以?xún)?nèi)無漂移；
（3）其他器件均采用工業級以上標準的器件，可適應-30～70℃的溫度范圍。
三、平臺功能
1、位置服務：基站位置標注、發電機移動軌跡、發電地點、路線和區域規劃及越界報警。
2、統計報表：
（1）發電時間和發電量報表—實時顯示電壓、電流、功率、KWH 等參數并自動生成本次、月報、季度、年報等統計數據。
（2）油耗報表---根據油量傳感器采集的數據結合震動傳感器以及電壓、電流等參數自動生成KWH耗油量、空載耗油量、漏油量、加油量、異常油耗等報表。
※ KWH耗油量：發電機正常為系統負荷供電時，平臺將結合電壓、電流等信息統計KWH耗油量；
※ 空載耗油量：發電機預熱和負荷卸載后空轉時間由于沒有電流產生，系統將根據相關參數統計空載耗油量。
※ 漏油量：不管任何情況下，油量突然下降超過設定門限，即判斷為異常漏油，平臺將記錄漏油量、地點、時間等信息；
※ 加油量：每次加油平臺都會記錄其數量、時間、地點等信息。
※ 異常油耗：當實際油耗超過預先設定的發電機的每小時耗油量時，多出的油量將判斷為異常耗油量。
3、設備保養提醒：
發電機屬于間隙式應急工況作業，運行到一定的周期，需要進行維護保養，如換機油等。 系統自動將每臺發電機的運行時長累計，當超過設定值時，系統提醒××號發電機進行維護，提高管理水平，將會降低維修頻次，提升發電機使用壽命。
4、遠程控制：
平臺軟件可以發送指令到發電機采集器，通過采集器遠程控制發電機的啟動/停車。 發電機在運行時，能夠遠程對移動式發電機進行發動機提前關閉。當發電已經N小時，這時基站已經來電，基站電池已經存儲一定電量，可以提前將發電機關閉，可以節省去收油機的路程中發電機轉動的油耗！
對于設置有發電機房條件的，油機長期處于基站，能夠遠程控制油機的啟動（需要油機有自啟動功能）或停車，將在節省人力物力方面具有積極意義。
[以上功能小型移動油機不使用，但功能需要保留]
5、后臺管理：
（1）用戶分級和分組管理；
（2）發電機設備注冊登記：設備型號、功率、編號、所屬分組、設備ID、SIM卡號等；
（3）油量標定（參考車輛油耗管理系統平臺建設方案）；
（4）各種參數的設置：發電機的正常耗油量、額定電壓、額定電流等參數。
6、平臺其他功能：短信功能；基站位置導入及標注；其他平臺的數據調用；本平臺向其他平臺傳送數據。
