一、企業介紹
河南長潤儀表有限公司是一家以研發智能傳感器為核心，以車聯網應用為主營業務的高新技術企業。公司重點致力于車聯網技術的創新研發應用，為用戶提供包括油品運輸車輛狀態監測及車、船油耗監測等所有需要提供實時監測的液態產品提供系統解決方案和現場服務。公司成立于2007年，注冊資金1600萬元，總部位于鄭州市鄭東新區。
主要產品有： CR-606 系列液位位傳感器，CR-603 系列智能鍋爐汽包液位計， CR-6000 系列 GPS 車載智能終端，CR-605 系列萬能物（液）位計等。
專利和著作權：已經獲得二十多項國家專利和3 項軟件著作權；
獲得的榮譽：河南省科技廳、財政廳、國稅局、地稅局聯合授予：“高新技術企業”
被河南省科技廳授予：“河南省液位精密測控工程技術研究中心”
認證資質：
2010年通過了：ISO9001:2000 國際質量體系認證
2015年通過了：ISO/TS16949質量管理體系認證。
主要儀器設備：精密數控機床、四軸加工中心、自動貼片生產線、激光焊機、高低溫交變濕熱試驗箱、光學影像測量?jī)x、高精度液位檢測調試臺等各種新型成套技術裝備。
二、目前現狀
中國旅游業多年來持續快速發展，為加強旅游車客運輛管理，嚴格控制公車私用、 擅自更改線路、超速行駛，避免發生交通事故，以及對車輛的信息化管理己提上議事日程。因此，建立一套能夠?qū)囕v進行實時監控調度，高效、統一管理的系統顯得尤為必要。旅游車輛在行駛過程中像追尾、翻車、碰撞等各種交通事故也是時有發生，在事故的處理及理賠處理上的取證也是交警和保險公司面臨的一大 難題，將帶有音頻的監控錄像記錄利用3G網絡遠程調取回放，事故責任便可一 目了然，交警處理事故快速準確;既可快速撤離現場恢復交通，又可保留事發時 的有效證據，營造安全暢通的交通環境。
3G技術(GPS、GIS、GSM)的發展使得建立這樣有效的調度監控系統變成可能。 安裝GPS全球定位系統之后，調度中心都可以在電腦屏幕上輕松查閱到所有車的 準確位置、出車以及現場情況。
系統需求特點：
>準確定位：準確定位各旅游觀光車輛位置信息，便于調度管理；
>景點自動語音介紹，降低人工成本，提高服務質量；
>旅游線路分布廣，要求線路熟悉；
>杜絕疲勞駕駛、超速超載，確保游客安全；
>發生意外時，需要迅速反應降低損失；
>杜絕強迫游客乘車、擅自更換車輛等違規經營行為；
>禁止司機擅自更改旅游線路，保障游客利益；
>3G實時視頻監控：結合3G無線網絡，通過裝在車上的攝像頭可以實時查看車上及車外的現場情況，監督司機操作規范，預防突發事故；
>本地錄像：對車輛車內及車外情況進行24小時實時錄像，方便事故調查取
旅游觀光車管理調度系統是集衛星定位系統（GPS或北斗）、地理信息系統 (GIS)以及3G無線通信技術于一體的軟、硬件綜合系統。其主要由三部分組成: 車載終端、無線數據網絡和監控中心系統?？蓪?duì)車輛進行統一集中管理和實時監控調度，并且能夠結合業界領先的GIS查詢分析及視頻監控，輔助決策支持，提高系統響應速度。
三、系統概述
3.1系統設計目標
總體目標是建立一套能滿足管理部門通過互聯網管理所屬車輛及其相關事務的管理系統。是一個以總中心調度系統為總控中心、以其分支機構為分控中心、可通過互聯網接入總控中心的分中心調度的綜合車輛監控管理系統，系統能夠同時收集大量的車載終端各類數據，同時發送大量數據到車載終端。系統可根據用戶需要呈現各類報表和車輛監控調度結果。
該方案是通過3G無線通信技術將現場情況視頻及時傳回主中心，便于遠程調度和管理。通過對車輛的調查分析，結合現在比較成熟的GPS技術、互聯網技術、計算機技術等，為城市管理車輛量身定制的管理系統一一車輛3G視頻管理 系統，將對車輛安全管理產生積極影響。
系統設計目標如下：
1、 系統采用3G通訊技術、GPS衛星定位技術、GIS地理信息技術、計算機 網絡和數據庫等技術，建立一個以總中心調度系統為總控中心、以其分支機構為分控中心、可通過互聯網接入總控中心的分中心調度的綜合車輛監控管理系統；

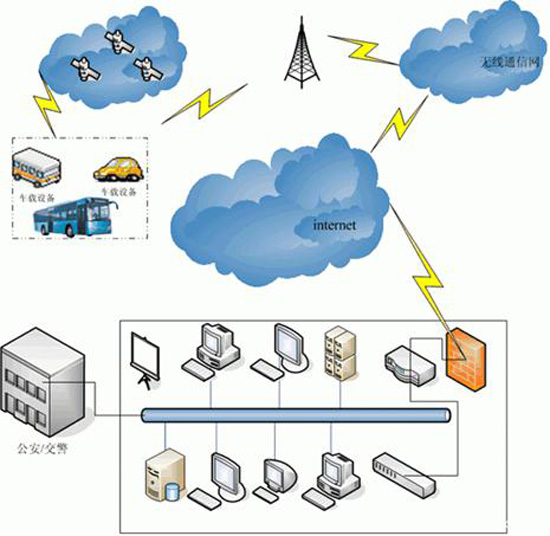

2、 系統由主中心系統、無線通信平臺、全球衛星定位系統（GPS)、車載設備四部分組成一個全天候、全范圍的車輛管理和車輛跟蹤的綜合平臺；
3、 系統可對注冊車輛實施動態跟蹤、視頻監控、行車記錄、管理等功能，對于監控車輛，可以在電子地圖上顯示出來，并保存車輛運行軌跡數據；
4、 系統設計容量10000個車載終端，同時支持100個視頻終端同時實時監控。
5、 保證系統安全的前提下采用國際通用的系統規范和傳輸協議，能比較容易的實現與其他系統的網絡連接和數據共享以及系統擴容。
3.2系統設計原則
1、 經濟高效性。充分考慮系統運行成本，盡可能降低系統的數據通訊費用、 運行管理費用等。
2、 實用性。系統能切實地為管理部門管理車輛提供服務，使部門感受到高科技帶來的營運和管理方便性。系統能改善部門車輛的管理模式，使部門車輛管理信息化
3、 系統的穩定性、可靠性、并具備一定的前瞻性。為保證系統的良好運行， 系統設計多種手段提高系統的穩定性，釆用多種手段保證數據傳輸?shù)母咝浴踩?、完整性。充分考慮無線傳輸?shù)奶攸c(diǎn)，實現無線傳輸?shù)碾p通道備份等功能，同時，同時設備性能應考慮3G無線網的發展趨勢，具有一定的前瞻性，以避免系統在建成后一段時間內不會因技術落后而作大的調整，并能夠通過升級保持系統的先進性，延長其生命周期。
4、 系統的可維護性。系統設計時，考慮系統維護的成本，開發專門的系統故障檢測處理平臺，提高系統的可維護性。
5、 系統的易用性。系統設計時，充分考慮系統的人機交互接口，提供盡可能簡單和實用的人機界面。
6、 系統的可擴展性。車載設備預留部分接口，用于系統擴展；中心控制系統開發標準接口，可供二次開發，可便捷地與其他系統互聯互通，軟、硬件平臺應具有良好的可擴展能力，能夠方便地進行系統升級和更新，以適應各種不同業務的不斷發展。
7、系統的安全性。系統設計時考慮的安全性包括：系統在互聯網上防止非法用戶使用系統資源、防止網絡病毒的入侵；在數據傳輸上，防止數據的泄漏，防止數據傳輸時出錯；實現完整的網管系統，實時檢測整個網絡的運行狀況；軟件設計時，采用出錯冗余技術，保證系統的運行的安全性。
四、預期效果
>準確定位：準確定位各旅游觀光車輛位置信息，便于調度管理；
>景點自動語音介紹，降低人工成本，提高服務質量；
>旅游線路分布廣，要求線路熟悉；
>杜絕疲勞駕駛、超速超載，確保游客安全；
發生意外時，需要迅速反應降低損失；
>杜絕強迫游客乘車、擅自更換車輛等違規經營行為；
>禁止司機擅自更改旅游線路，保障游客利益；
> 3G實時視頻監控：結合3G無線網絡，通過裝在車上的攝像頭可以實時查看車上及車外的現場情況，監督司機操作規范，預防突發事故；
>本地錄像：對車輛車內及車外情況進行24小時實時錄像，方便事故調查取證。
4.1通過GPS準確定位
調度中心通過電子地圖和定位系統確定位置。在GPS精確的數字地圖、專業的交通地圖，及立體的衛星混合模式地圖的支持下，調度中心通過電腦屏幕可以 快速、精準的上查找到各個車輛位置。
4.2車輛實時跟蹤調度
調度中心通過GPS導航衛星網絡，在車輛與調度中心之間建立起一條迅速、準確、有效的信息傳遞通道。監控中心通過網上平臺，可以隨時掌握車輛的地理分布位置，并按照就近原則，迅速下達調度命令。
4.3統一管理車輛信息
GPS調度管理系統能夠車輛進行集中統一的信息化管理。管理內容涵蓋車輛車牌號碼、車臺號碼、車型、司機資料等相關信息。GPS調度系統將對所有車輛的相關信息進行采集、錄入，供中心實行統一指揮和調配。

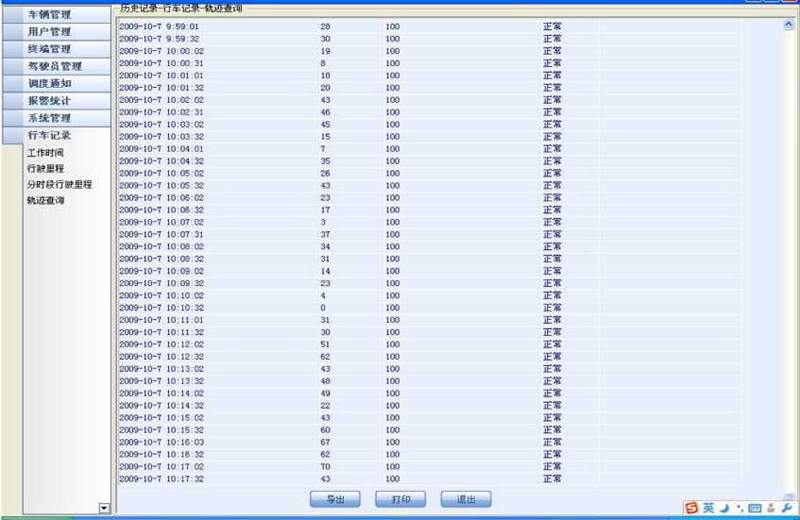

4.4歷史軌跡紀錄查詢
提供行車路線，重放行車軌跡及全過程，為中心提供參考改進程序的依據。
4.5監聽
監控總中心在收到報警或求助信息后可以選擇監聽該車輛。監聽可通過語音網關與車載設備的手機電話通話來實現，具體的實現方式有兩種。一是中心發起的監聽操作：當車輛處于報警狀態時，中心可以發起監聽操作，中心的語音網關撥打車載設備的手機，車載電話將自動接聽，處于監聽狀態。二是車載電話主動發起的監聽：當車輛處于報警狀態，而且預先設置成需要車載電話主動發起監聽的話，車載設備將主動撥打中心的電話，中心操作人員看到報警信息的同時，摘機就可以進行監聽。監聽語音文件保存在語音網關，中心可以在事后查詢和回放。
4.6車輛調度功能
車輛調度包括車輛指示、信息發布等。車輛指示指需要移動臺應答的調度信息，可以設置成移動臺自動應答或司乘人員按鍵應答，也可以設置是否需要司乘人員輸入簡單的回應信息。信息發布指中心可以發布一些廣告、氣象等信息。
調度指令分為調度信息和通知信息，兩者的區別：調度信息是中心與車臺互動，可收到車臺的應答；而通知?jiǎng)t沒有應答；

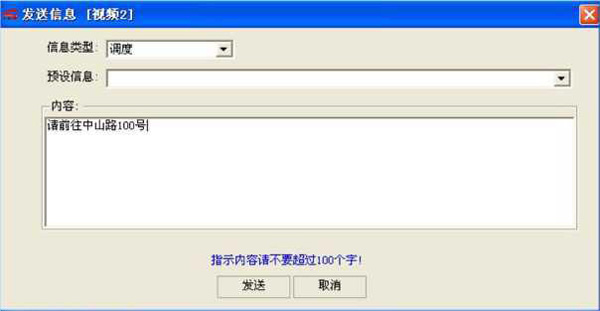

調度信息可通過編輯文字發送給車載終端，車載終端通過TTS語音播報出來。用戶可自行設置是否讓車臺自動應答，或者讓司機通過調度屏編輯文字回應中心；如果有調度應答返回，在窗體的右下角會出現一個類似MSN的通知窗體來通知您收到了調度信息，通過查看調度信息可以看到車 臺返回的調度應答列表，雙擊列表中的一項，可以查看該條調度應答的詳細內容。
通知信息可通過編輯文字發送給車臺，該指令不需要應答。
4.6.1消息發送、查詢
本系統可以發送文本調度消息給某輛車或多輛車，在車輛上實時播報調度消息內容，并可以對所發送的消息進行查詢。
4.6.2信息通知
安全短信、調度信息可以在車載終端顯示屏顯示，并轉化為語音信號，駕駛員可以閱讀或收聽信息。監控中心可通過信息發布中的常用模板功能，將常用的語音提醒短信內容保存在平臺中，方便監控人員快速便捷的發送提示信息。
4.7車輛景點介紹語音播報
根據制定的旅游觀光線路，每到一個景區景點，設備自動觸發景點語音介紹，無需人工介紹，減少人工成本；同時可通過司機操作屏手動輔助播報各景點介紹，避免錯報漏報現象。
4.8車輛報警功能
4.8.1防劫報警(緊急報警）
對于所有入網的車輛，一旦遇到搶劫，司機只要按下報警開關，2秒鐘左右中心系統就可以收到報警信息，這樣，就能及時地處理車輛運營中遇到的問題，保障司機的人身安全。
4.8.2車輛疑似發生事故報警
車輛由高速突然變?yōu)?,平臺語音提示監控人員2次，并同時自動回傳報警車輛所有攝像頭圖像。
4.8.3疲勞駕駛報警
疲勞駕駛需改善為如當車輛行駛到3小時55分鐘后車臺主動提醒駕駛?cè)藛T 2次，若違章行為依然未得到改善，則到4小時05分后再次提醒駕駛?cè)藛T。（假 定連續行駛超過4小時為疲勞駕駛)，系統可實現：
>可設置疲勞駕駛時間值；
>上報疲勞駕駛報警；
>蜂鳴器提醒；
>自然語音提醒；
4.8.4超速報警
當車輛運行速度超過預設限速值的時候，終端立即向監控中心發送報警消息，并同時能以聲音方式提醒駕駛員注意，提示您以超速，請減速慢行。系統可實現：
>設置限速值；
>上報超速報警；
>蜂鳴器提醒；
>自然語音提醒；
4.8.5偏移路線報警
為了加強車輛的管理，一般要求車輛行駛在限定路線、特定區域活動，并且運輸途中不能隨意停車。監控中心可能預先設定限制的路線及行駛區域范圍，一旦車輛駛出限定的范圍，監控中心將自動發出相應報警信息，并轉換成語音及文本信息及時提醒司機注意等信息。中心可以根據實際情況采取措施。
>設置限定路線和行駛區域；
>上報偏移路線報警；
>蜂鳴器提醒；
>自然語音提醒；
>如果配有司機操作屏（選配)，還可以文字形式在司機操作屏上顯示；
4.8.6停車報警
中心下發指令設定停車報警的時間值，當停車時間超過停車報警的時間值，產生停車超長報警。
>設置停車報警時間值；
>上報停車超時報警；
>蜂鳴器提醒；
>自然語音提醒；

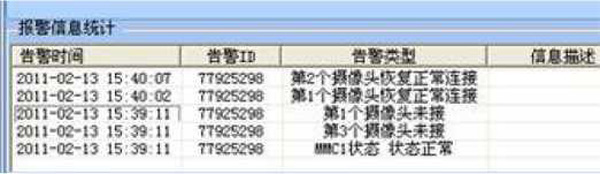

4.8.7斷電、攝像頭故障，SD故障報警
在車輛正常啟動后或行駛中，車載終端未被供電時，自動發出告警。當攝像頭或者SD卡故障時也會發出報警。
4.9里程統計功能
終端可以保存從終端上電開始的累計里程，單位為米。用戶可以隨時查看車輛行駛里程。
終端同時支持兩種里程統計方法：里程脈沖信號和GPS數據。如果檢測到里程脈沖輸出信號，則以里程脈沖統計計算里程，否則應該采用GPS經煒度計算里程。其中軌跡查詢可以查詢車輛在某時間段內的各時間點的歷史軌跡記錄，并可以將這些數據導出或打印。
4.10特色功能
4.10.1自動報站及景點介紹
車載設備支持TTS語音播報功能，當車輛到達各個觀光站點時，系統根據當前行駛位置自動觸發語音報站，同時在車載LED屏文字顯示站點信息，提醒游客上下車。在觀光車輛到達相應的景點時，可觸發相應景點語音介紹。
4.10.2分段限速
由于景區各路段比較復雜，可根據每個景區的人流量及路況進行人性化的分段限速設置，使觀光車輛在全景區都能安全運營。
4.10.3客流量統計
車載終端提供相應外接接口，可與客流統計設備實現無障礙對接，對乘客進行統計，同時可通過車載操作屏進行人工輔助統計，將統計數據實時發送到監控中心，為運營調度提供依據。
4.10.4景區電子站牌
可在各個景點候車區建立電子站牌，通過搜集車輛的運行信息，按照既定的規則判定車輛的即將到站、離站信息，并將判定的信息發布到電子站牌上，輔助游客對車輛運營情況作出判斷，方便選擇觀光線路。
電子站牌信息發布程序是針對景區沿線的各個景點的信息發布和計算程序，在數據中心開啟電子站牌程序，連接至監控調度系統服務器端，接收各線路實 時的軌跡數據，通過一系列復雜計算，計算出各類信息，發布至LED電子站牌，以滾動信息行駛顯示。
同時可通過電子站牌LCD多媒體設備進行景區宣傳介紹，方便游客了解景區信息。
五、系統介紹
5.1車載終端情況及優勢
LZ8713C系列無線視頻終端 是針對智能公交 無線監控開發的，除公交語音自動報站、智能調度、北斗/GPS定位監控，還支 持4路實時視頻，4路視頻錄像功能，采用H.264編碼格式，壓縮比高，圖像清晰，采用CIF圖像格式，使用SD卡為本地存儲介質，本系列終端按工業級標準 設計，全封閉式結構、無風機設計，鋁型材自然散熱，集成度高，功能強大、可擴展性強。
相比其他車載3G視頻監控設備，其具備以下優點:
全工業級硬件設計；
大容量存儲芯片：
32Mbyte Flash 256Mbyte DDR SDRAM
TTS功能：可以實現把中心下發文字信息轉換成語音播報形式通過免提喇叭播放出來；
LCD調度屏
LCD液晶調度屏每屏顯示4行文字，每行8個文字；向駕駛員提供清楚的信息交流、操作、查詢、窗口。
寬電壓設計：9-36V;
拓展接口豐富：
2 路 RS232
參6路傳感器接口 魯預留CAN總線接口
1路視頻輸出，可接車載電視以及監視器
*可接司機操作屏、司機考勤、溫度傳感、1C卡、客流統計、開關 門、車載電視、車載監視器等
采用主從USB的方式，可以直接用U盤從主USB 口來進行更新語音文件、 設備升級等，同時也可以通過從以太網連接電腦來進行相關文件的更新 修改升級；
可以遠程升級；
可遠程檢測SD卡、攝像頭是否良好，還是有故障；
車臺后蓋帶鎖；
GPS天線檢測；
體積小，便于安裝；

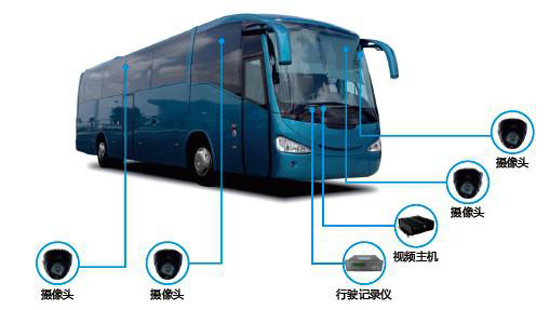

具有4路視頻輸入，1路視頻輸出功能；
有黑匣子功能，可保存車輛運行信息，替代部分行駛記錄儀功能；
采取保護措施，防止人為破壞。具體如下：
*采用后蓋帶鎖的方式，方便拔插UIM卡和SD卡以及對其進行保護；
*采用全金屬外殼，防護性能高；
*采用隱蔽式安裝，更好地防止人為關注；
*主機尋找適當?shù)陌惭b位置，且應盡量綜合考慮防水、防塵、防乘客隨意 觸及，以及考慮布線難易程度等因素；
*車內布線主要考慮美觀以及線路防護，可采用線槽、纏繞管等方式，盡 量采用隱蔽的方式。
車載終端語音音量可通過司機操作屏設置，報警提示語音次數可設置；
車載設備手動一鍵回復功能，既當車臺收到報警提示后能夠通過車臺按鈕主動回復監控中心確認己收到報警提醒；
視頻查詢：GPS操作人員可以隨時選擇車輛，要求該車輛回傳實時視頻圖像或調歷史圖像；
車輛疑似發生故障報警以及碰撞報警：車輛由高速突然變?yōu)樾∮?,平臺語音提示監控人員2次，并同時將報警車輛自動彈出在地圖界面中閃爍顯示；
具有緊急報警按功能；
具有駕駛員疲勞駕駛報警提示功能：
高度集成，具有GPS監控、SD卡錄像存儲、視頻流上傳等為一體功能。
高度集成的優點：
多功能一體化設備(本設備）
多個獨立設備疊加
穩定性
功能模塊化設計，單一系統， 電源集中處理，故障率低
每個設備都有獨立系統，系統復 雜。獨立處理電源等，設備故障 率高
擴展性
采用單一系統，易于擴展新功能
如果要擴展新的功能，可能需要 涉及到多個系統的修改。不利于 新功能的擴展
性能
各模塊由一個CPU處理，響應快，延時少
通過多個系統進行協調處理，響 應慢，延時長
兼容性
單一設備，不存在系統兼容問題
可能是多個廠家設備，兼容性能 比較差
安裝/維護
一個設備，安裝維護簡單，體 積比較小
多個設備，安裝不方便，維護更 是麻煩
建設成本
一體化設備，本身成本比較低
多套設備，成本比較高
安全性
只有外部一套接口線路，復雜度比較低，較為安全
復雜多個設備多套線路，復雜度高，安全隱患比較大
5.2車載終端技術參數
|
項目
|
設備參數
|
性能指標
|
|
|
視頻輸入
|
4路視頻輸人，阻抗75Q，BNC
|
|
視頻
|
視頻輸出
|
1路復合視頻輸出，l.〇Vp-p，阻抗75 0, BNC
|
|
|
視頻顯示
|
單畫面，4畫面顯示
|
|
|
視頻標準
|
PAL制式、NTSC制式
|
|
|
圖像壓縮標準
|
H. 264 Main profile,
|
|
音頻
|
音頻輸入
|
2路拾音器錄音，Line in輸入
|
|
|
音頻壓縮格式
|
G. 726/PCM/AMR
|
|
|
音頻碼率
|
40Kbit/s
|
|
音視頻處 理及存儲
|
圖像格式
|
CIF/D1
|
|
|
視頻標準
|
IS014496-10
|
|
|
視頻碼率
|
CIF:128Kbit/s?896Kbit/s，15 級畫質可 選，1級畫質最高，15級最低
|
|
報警
|
報警輸入
|
可以配置為4到6個電平輸入
|
|
|
報警輸出
|
可以配置為2到4個電平輸出
|
|
|
串行接口
|
支持4路RS232接口/I路RS485
|
|
通信接口
|
總線接口
|
2路CAN總線接口
|
|
|
網絡接口
|
RJ45，10M/100M自適應網絡接口
|
|
|
冷啟動
|
-142dbm
|
|
|
接收衛星信號通道數
|
50通道
|
|
GPS
|
冷啟動時間
|
<27s
|
|
|
熱啟動時間
|
<8s
|
|
|
定位精度
|
2. 5M CEP
|
|
|
跟蹤靈敏度
|
>-160dBm
|
|
|
捕獲和重新捕獲
|
-148dbm
|
|
|
首次冷啟動時間
|
35s
|
|
|
首次熱啟動時間
|
Is
|
|
|
重捕捉時間
|
<ls
|
|
北斗模塊
|
定位精度（RMS)
|
3m
|
|
(可選）
|
測速經度(RMS)
|
0. lm/s
|
|
|
1PP 精度(RMS)
|
20ns
|
|
|
GNSS頻率
|
BD1 Bl/GPS LI
|
|
|
導航數據格式
|
NMEA 0813
|
|
2G/3G網絡
|
50Q/SMA 陰頭
|
可選 GPRS/CDMA/TD/EVDO/WCDMA 中一種
|
六、核算成本
車隊成本中人力成本、場地成本、物料成本、其他成本相對比較固定，但在運輸成本中的項目伸縮性比較大。
以車隊有10臺車，時限3年為例為例統計
人工成本
傳統跟車或?qū)Ｈ私y(tǒng)計需要至少2人，工資以3000/月，人工成本為3000*2*12*3=21.6萬
使用監控系統可以有效節約人工費用支出。
2、運輸成本燃油、路橋費、折舊費、維修費、輪胎費、保險費、車輛使用稅費等
運輸成本很多時間與駕駛員的不良駕駛行為有很大的
|
行為
|
影響
|
事故
|
|
急加油
|
油耗上升
|
發生事故、保險費上升
|
|
急剎車
|
維修費、輪胎費上升
|
|
急轉彎
|
輪胎費
|
|
快速變道
|
維修費、油耗上升
|
|
彎道踩油門
|
油耗上升
|
實踐證明，技術水平不同的駕駛員，在同一道路上駕駛同一車輛，耗油量可相差20%—25%。下面列舉不正確駕駛方式對耗油量影響的程度：冷卻水溫比正常低 10℃運行，油量增加2.5%；冷卻水溫50℃行駛，油量增加10%。非經濟車速行駛，油量增加7%—10%。啟動100次，油量增加15公斤。開大油門16次，油量增加1公斤。不采用“以滑代剎”50次，油量增加1～5公斤。車速40公里/小時急剎車一次，油量增加100毫升。前進或倒退3～5米一次，油量增加50毫升。（1公斤油等于1.16-1.22L油）
以車輛百公里油耗為50L，每天行駛200公里，駕駛習慣可影響油耗20%為例：
|
項目
|
使用前
|
使用后
|
節約
|
|
百公里油耗（L/100KM)
|
50
|
40
|
10
|
|
油價（元）
|
5
|
5
|
0
|
|
每天行駛公里數（KM）
|
200
|
200
|
0
|
|
每日耗油（L）
|
100
|
80
|
20
|
|
每日油耗成本（元）
|
500
|
400
|
100
|
|
每月油耗成本（元）
|
15000
|
12000
|
3000
|
|
每年油耗成本（元）
|
180000
|
144000
|
36000
|
>每輛車每年節油36000 ，車隊3年節油36000*10*3=108萬
>另外此系統可擴展油耗傳感器，精準監控油箱油量變化，防止虛報加油及偷漏油現象，即便虛報量只有1% 三年就要多損失 180000*10*3*1%=5.4萬（實際情況要更嚴重的多）
>通過糾正駕駛行為，可以減少保養維護成本。例 每車每年減少一次維修保養，每次3000元 3年維修可節約9萬
>通過系統規范駕駛線路及行為，有效減少違章等非正常費用支出 例 沒車每年違章處罰1000元計算，車隊違章返款1000*10*3=3萬
系統安裝成本
監控硬件設備 每車4000元
4000*10=4萬元
軟件平臺使用費 第一年免費 后期每車每年360元
360*10*2=7200元
安裝系統成本對比（單位：萬元）（10臺車，3年期限）
|
使用系統可節約
|
人工成本
|
運營成本
|
其他成本
|
合計
|
|
|
21.6
|
108
|
17.4
|
147
|
|
安裝設備成本
|
硬件成本
|
軟件平臺使用費
|
|
|
|
|
4
|
0.72
|
|
4.72
|
如上圖可見，已4.72萬元安裝一套系統可以有效為企業節約不低于147萬元的費用支出
七、售后服務
為了保證項目的順利實施，以及今后系統的正常高效運轉，我公司對技術服務工作非常重視，并建立了專門的售前、售后服務隊伍，由我公司資深工程師跟蹤服務，提供詳細的設備安裝資料，對客戶進行安裝、操作、維護的培訓。公司制定有如下措施保證客戶利益。
6.1.基本技術服務
1) 我方提供的資料使用國家法定單位制即國際單位制，語言為中文。
2) 資料將組織結構清晰、邏輯性強，資料內容正確、準確、一致、清晰、完整，滿足工程要求。
3) 我方資料的提交將及時充分，滿足工程進度要求。
4) 我方提供的技術服務一般可分為設計階段，設備施工 調試、試運行、性能驗收試驗和運行維護等三個方面。我們提供的技術資料將滿足以上三個方面的具體要求。
5) 對于其它沒有列入合同技術資料清單，卻是工程必需的文件資料。一經發現，我方也及時免費提供。
6.2.定期維護，免費升級
定期向用戶提供系統維護技術信息，便于用戶及時地獲取最新的系統維護技術，合理地配置、維護資源。根據技術進步和甲方對功能需求的改變，在不改變軟件結構和功能的前提下，我方負責免費提供軟件在線升級。。
我公司恪守信譽第一，社會效益第一的原則，為用戶提供可信賴的長久支持。
6.3.售后服務的響應
指定專門的售后服務部門和人員，為甲方提供售后服務。一般售后服務，接到甲方售后服務要求后，在工作時間內，我方將在2小時內響應。
6.4.技術人員再培訓
根據液位計及車載設備的更新需要或者軟件系統的升級維護需要，我公司將根據實際情況對客戶的相關人員進行再培訓。并保證在以后的時間里在平臺使用過程中定期對技術人員進行定期培訓。
6.5.長期系統維護
6.5.1.軟件系統
在系統安裝調試完畢后一年內為保修期，在此期間內出現的系統軟件問題負責免費維護、升級。
在保修期過后，所有軟件的維護和升級只收取成本費；所有硬件維護也只收取成本費，盡量做到元器件級維護，以節省用戶成本。
6.5.2.液位計及終端設備
（一）設備及系統自安裝之日起，一年內實行免費三包服務（人為或事故損壞除外）；
（二）我方負責對產品實行終身維修和維護，產品售出一年后的維修和維護只收成本費。
（三）根據技術進步和甲方對功能需求的改變，在不改變軟件結構和功能的前提下，乙方負責免費提供軟件在線升級。
