第1章 監測監控中心系統介紹

1.1 硬件組成

●服務器主機兩臺：雙核、大內存、大容量硬盤組RAID陳列。

●監控坐席主機：主流個人電腦配置即可。

●10MB獨享光纖：電信或者網通接入都可以。

●路由器與交換機：外網、內網IP轉換，用中高端的，穩定性好。

●投影儀：參觀演示用，可用大屏幕液晶電視代替。

●網絡安全防火墻：網絡防護要求高時可考慮安裝硬件防火墻保證網絡安全。

●服務器托管：年費用6000-10000元，用戶只需要提供一臺計算機或者租用。

●監控中心大屏幕：采用LED液晶屏拼接方案實現的大屏幕。

●GPS車載終端：采用多功能車載終端，保證上時間穩定運行。

●外接傳感器：溫度傳感器，液位傳感器，壓力傳感器，正反轉傳感器等。

1.2 軟件系統

●服務器操作系統：Windows 2003 Server操作系統，數據庫使用linux系統

●服務器的大型數據庫系統：MS SQL或 ORACLE 等大型數據庫

●監控坐席的操作系統：Windows XP、win7、win8等微軟操作系統

●GPS服務器及客戶端軟件。

1.3 監控中心大屏幕

監控中心共設置1面顯示幕墻，由4塊46英寸LED，6塊22英寸顯示單元共同組成。整體電視墻使用綜合平臺解碼輸出顯示，實現了高清畫面解碼輸出、高清矩陣視頻輸出、拼接大屏、PC桌面顯示等功能。

監控中心的大屏顯示系統由電信級設備綜合平臺作為中心設備，配以LED微縫（最小縫隙僅6.7毫米）拼接顯示單元構成畫面顯示監控系統。綜合平臺作為新一代混合視頻交換設備，具備高清網絡視頻、高清數字視頻、模擬視頻的混合接入、交換與輸出能力，兼具高清編碼、高清解碼、矩陣切換，大屏拼接等復雜功能；LED微縫拼接顯示單元無灼傷、無變形、亮度均勻、畫面穩定不閃爍、24小時連續運行無需維護，整機壽命長達6萬小時；綜合平臺可直接接入前端的計算機信號，直接將PC桌面輸出顯示在大屏上，并可實現信息疊加。

1.4 監控中心系統功能模塊

1.4.1 監控中心平臺種類

監控平臺數據采集使用GPS車載終端+多種數據采集傳感器組成。傳感器實現多種數據信息的采集功能，包括實現液位的液位傳感器、實現溫度監控的溫度傳感器，實現壓力測量的壓力傳感器等各種外部傳感器。根據傳感器種類不同，用途不同，監控平臺又分為： GPS監控平臺、冷鏈運輸監控平臺、粉塵顆粒運輸監控平臺等不同種類的車輛。

GPS監控平臺以車輛位置，車輛油耗，速度，等為測量數據。針對車輛在實際運輸過程中的位置，油量變化等信息做為主要參考對象。結合平臺功能可以實現貨物跟蹤及查詢、關鍵節點短信告知、支持多個溫度傳感、信息發布、語音監聽、車載電話、開門報警、圖象傳輸、溫度異常報警、超時報警、疲勞駕駛報警、移動目標越界報警、移動目標路線管理、移動目標調度、自定義配置數據庫、移動目標作業情況查詢、疲勞駕駛統計、移動目標卸貨統計、線路綁定越界統計等重要功能。

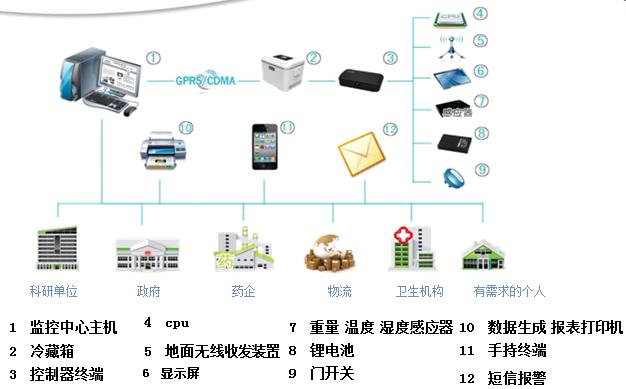

冷鏈運輸監控平臺中使用溫度做為主要的監控對象。采用無線網絡通訊技術、互聯網技術、GPS定位技術、無線傳感器系統的監控平臺，系統可以實現對冷鏈產品（要求低溫儲存的食品、生物制劑、便攜冰箱、菌類、血液等特殊物品）進行實時溫度及位置的監控、溫度數據分析、歷史數據查詢等功能，是一種全新的冷鏈安全管理模式。本系統使用冷鏈溫度監測儀與系統平臺間的交互信號，對各使用單位實施管理。滿足用戶對冷鏈產品從生產、倉儲、運輸、銷售等過程適時動態監控管理、追溯。實現冷鏈產品上下游適時無縫監管。對冷鏈產品的溫度、位置、品名、目的地等信息做到一目了然。冷鏈運輸適用于以下群體：生物醫藥制造商、冷藏物流企業、生物制劑使用者、疫苗使用者、速凍食品供應商、菌類儲藏單位、冰箱廠、快遞及物流行業的特色業務拓展等行業用戶。

冷鏈系統特點

    ● 溫度精確管理：運用溫濕度自動化采集監控手段，對信息進行智能化處理，實現物資存儲環境完全M2M（機器到機器）的智能化控制。同時，運用定時溫濕度采集、射頻無線傳輸?shù)燃夹g(shù)，結合智能報警手段，對溫濕度高低限自動報警，實現溫濕度精細化管理。

    ● 運輸過程智能化控制：GPS/溫度檢測技術、電子地圖和無線傳輸技術的開放式定位監管平臺，可實現對冷藏車資源的有效跟蹤定位管理，并將定位信息和企業的業務資源進行整合。

    ● 安裝操作簡便，便于推廣應用：系統實施部署方便、簡單，不需對現有車輛做改造，就可方便地建立起無線溫濕度采集系統，便于推廣使用。

    ● 追溯與召回管理，完整可靠：建立產品流通跟蹤體系，對出現質量問題的產品進行召回和銷毀，記錄相關信息，生成各類接種服務報表,對發生質量缺陷的產品可以通過標簽追溯自動查詢等。

冷鏈平臺實施效益

    ● 物流車輛衛星定位，對貨品和車輛管理提供了監管保障；

    ● 運輸環境溫度實時監測，保證運輸中產品質量；

    ● 從庫房到終端市場的信息跟蹤管理，實現了貨品可溯源管理，提高企業信譽度；

    ● 實現了物流可視化、一體化。

1.1.1 監控管理功能

車輛動態監控管理功能是借助車載終端設備有效實現各車輛的動態管理，包括車輛位置、速度、狀態等相關參數指標，實現車輛的動態管理。

車輛上下線實時提醒：通過右下角報警中心聲光報警，并且不同的狀態在車輛列表和地圖上以不同的顏色狀態顯示。

車輛調度：通過車輛搜索、列表選擇、地圖框選等方式選擇車輛，向車輛下發調度信息（文本或語音）。

車輛監控：實時顯示車輛的動態信息，并可以根據需要DIY需要顯示的車輛動態信息。

特定車輛跟蹤：對車輛的運行情況進行實時跟蹤，可以實現單車或多車是實時位置和信息。

車輛點名：指定車輛發送點名命令，對應車輛上報車輛位置信息。

車輛查找：根據用戶需要對需要顯示的車輛進行篩選顯示，可以按照車牌號碼、SIM卡號碼、駕駛員、企業和車隊等查詢車輛。

區域查車：在電子地圖上框選區域查車。

遠程控制功能：遠程設置車機參數，遠程查看車內實時狀態；

歷史軌跡回放：歷史軌跡回放能夠回溯車輛在指定時間段內的實際運行情況和統計信息，且在回放過程中能夠?qū)崿F(xiàn)暫停、拖放、停止等控制功能?？梢燥@示在回放過程中每個數據點上的狀態、速度、時間、方向等相關信息，并在軌跡回放時可以選擇是否在地圖上顯示停車超時或超速的地理標注。

定時定位車輛查詢：可以查詢指定時間段內，經過指定區域內車輛信息查詢。

分段限速：

●道路劃分：高速公路、普通公路、城市道路、危險路段

●分段限速：設置的不同的路段不同的速度報警閥值，讓超速管理更精確。

電子圍欄

●行駛范圍：車輛有規定的營運范圍或路線；

●電子圍欄：把行駛范圍轉換成電子圍欄，支持矩形、圓形等區域。

實時拍照

●普通拍照：對指定車輛進行實時拍照。

●多路拍照：最大支持4路攝像頭輪流拍照。

●自定義拍照：用設備提供的兩條自定義線束實現開門、卸貨等自動拍照；

●固定時間間隔拍照：設置間隔一定時間自動拍照；

●報警拍照：按下緊急報警鈕報警并且拍照。

語音通信、監聽

●遠程監聽：在緊急情況下直接撥打車載設備卡號進行語音監聽；

●車載電話：高級配置可添加車載電話，實現和車輛的日常語音通

信息發布

●系統集成了目前流行的信息發布模塊。

●監控中心可以發布文字指令信息下傳到調度屏。

●監控中心可定時自動發布天氣預報和路況信息。

●司機可用顯示屏回復內置的信息，中心可以看到。



1.1.2 車輛報警功能

車輛報警功能（車輛安全管理功能）是用戶借助本系統實現對車輛速度、行駛區域、行駛線路、停車時長、行駛時長、車輛破壞等全方位信息的安全管理，有效的保障車輛和人員的安全。同時通過聲光的方式進行提醒。

車輛緊急報警：車輛按下緊急報警按鈕，中心接收到后，監控軟件馬上彈出緊急報警窗口，發出短暫音樂聲，車輛顯示符號也會變色以提醒監控人員，供監控人員記錄并處理；

冷鏈車輛溫度異常報警：當溫度超出設定的溫度范圍時報警。

車輛超速報警：在車輛發生超速時，監控軟件會彈出超速報警對話框，并發出提醒，車輛顯示符號也會變色以提醒監控人員，超速發生時的報警方式可以設置；

盜油報警：接受車輛GPS終端上傳的油箱內油量數據，并對油量的非正常變化自動報警。

車輛超區域報警：當車輛超出限制區域后的報警；

停車超時報警：車輛停車超速時，監控軟件會彈出停車超時報警對話框，并發出短暫音樂聲，車輛顯示符號也會變色以提醒監控人員。系統可隨時查找某車輛在任一時間段內停車時間和地點，也可以按是否在興趣點進行分類查詢，如是否在各個工地、公司等分類查詢，并雙擊停車信息可以自動轉到地圖上的地理位置；

車載終端故障報警：當終端出現故障，不能監控時，會報警給予提示；

疲勞駕駛報警：車輛連續駕駛時間超過設定的值后，向中心發送疲勞駕駛告警，中心收到后，監控軟件馬上彈出疲勞駕駛報警窗口，發出報警聲，車輛顯示符號也會變色以提醒監控人員記錄和處理。

車載終端缺電告警：當車載終端斷開外接電源，啟用備用電池時會自動報警到中心，提示缺電報警。

客戶端地名標注：可在客戶端地圖上標注相關單位所在位置或下屬企業等地名的標注?？梢栽O(shè)置地名屬性，將地名有效分類；

1.1.3 信息報表功能

信息報表功能是根據用戶需要進行各類參數進行橫向或縱向的比較，為車輛的行駛和行為狀況提供統計分析。平臺提供多種報表借用戶查閱。其中包含：油耗報表，溫度報表，速度、里程報表等各種信息報表。

汽車油耗分析報表：跟油罐車本身耗油情況相關的報表，包括加油量、非正常漏油量、百公里油耗、怠速油耗等。

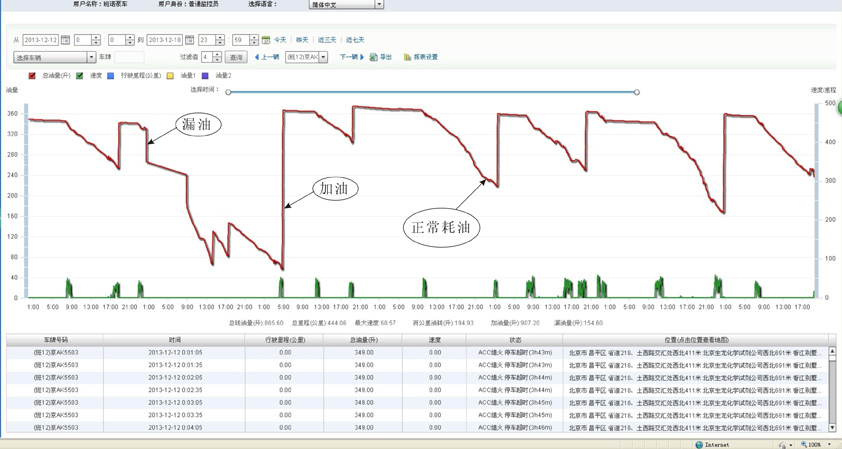

A、油量曲線：

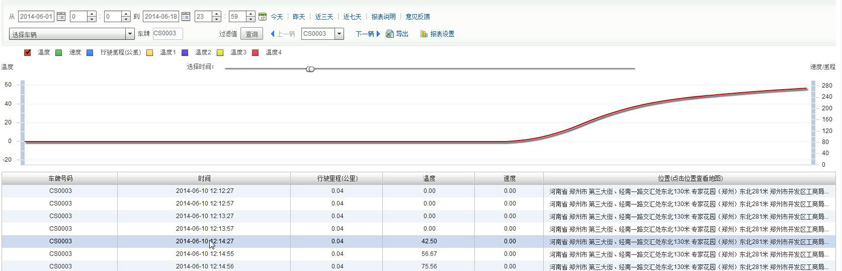

B、溫度曲線：

運行分析報表：車輛運行相關報表，包括車輛上下線明細、進出區域明細、歷史軌跡、停車統計、油耗統計、離線分析、時間區域分析等報表。

超速分析報表：車輛超速的相關分析報表，包括車輛超速明細、車輛超速統計、單車區域超速、區域超速匯總等。

告警分析報表：車輛或車隊告警分析統計報表，包括車輛報警明細和車隊報警統計報表。

里程分析報表：車輛里程相關的分析報表，包括車輛里程明細，車輛總里程、車輛里程按天或按分查詢報表。

行車記錄儀分析報表：事故疑點數據報表，平均速度分析報表。

超速報警報表和相應地理位置查詢：根據需要查詢相應車輛的歷史超速信息，并可按預先設置的時間段進行匯總，超速信息可將發生超速報警的地點顯示在新開的地圖界面上；

超區域報警報表查詢和相應地理位置查詢：根據需要查詢相應車輛的超區域信息，并可按預先設置的時間段進行匯總，可將發生超區域報警的地點顯示在新開的地圖界面上；

停車超時報警報表和相應地理位置查詢：根據需要查詢相應車輛的停車超時信息，并可按預先設置的時間段進行匯總，可將發生停車超時報警的地點顯示在新開的地圖界面上；

緊急報警報表和相應地理位置查詢：根據需要查詢相應車輛的停車超時信息，并可按預先設置的時間段進行匯總，可將發生緊急報警的地點顯示在新開的地圖界面上；

終端故障報表：統計終端故障情況。

多日未上線車輛報表：統計多日未上線的車輛報表。

速度曲線報表：統計時間-速度曲線報表。

車輛上線率報表：統計車輛上線率。

里程統計：實時統計車輛行駛的里程，統計模式可以多樣化如可按時間或部門進行統計，同時可以按公司到工地之間的進行分里程統計，以便滿足相關用戶對數據使用的需求。

疲勞駕駛統計：統計連續駕駛時間和單日最長駕駛時間的報表。

1.1.4 整體監控功能

整體監控管理是對系統、車隊、車輛運行狀況、離線狀況、報警狀況等各項監控指數的統計和分析，幫助用戶全面了解系統、車隊、車輛的健康指數，并為企業的決策提供依據。



系統整體分析：系統在線、離線、缺電、報警情況分析圖，以列表和柱狀圖或圓餅圖的方式展現，充分直觀的了解系統的整體健康狀況，當離線率或告警率達到預設的上線時，及時發出警告或整改通知。

車隊整體分析；車隊在線、離線、缺電、報警情況綜合分析和比較，以列表和圖形的方式展現，可以作為車隊考核的依據。當離線率或告警率達到預設的上線時，及時發出警告或整改通知。

車輛整體分析：可以對車輛在線、離線、缺電、報警情況綜合分析，并可以對車輛離線進行綜合因素的分析和判斷，快速排查離線原因。

各項參數比較：可以根據在線、離線、缺電、報警等參數進行車隊和車輛的比較。

各類整體監控界面可以保存、導出、打印。



 第2章 精密數字液位計簡介

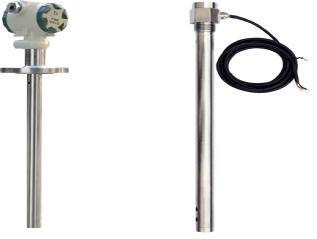

CR606系列數字油位傳感器基于射頻電容測量原理，采用斷層掃描技術,動態分析傳感器在介質中各種參數，自動進行精確補償，輸出信號隨液位高度改變呈線性連續變化。整機無任何彈性部件和可動部件，耐沖擊、安裝方便，可安裝在各種場合對汽油、柴油、液壓油的油位及其它各種不腐蝕不銹鋼的液體進行準確測量

5.1、產品優勢：

●  九項國家專利，填補行業空白。

●  自動校準、自動適應，沒有溫漂，不受介質影響。

●  高精度、高分辨率。

●  40mW超低功耗。

●  經防爆認證、計量認證、質量體系認證。

●  性能可靠、堅固耐用。

5.2、技術參數

● 檢測范圍：10～5000mm            ● 精     度: 0.5級

● 分辨率  ：0.01mm                 ● 承壓范圍: -0.1MPa～0.1MPa

●探極耐溫:-100~150℃                ●環境溫度: -40~70℃

● 輸出信號: 4～20mA、0～5V、0～10V、RS485通訊、RS232通訊

● 供電電源:DC12～40V(典型值24VDC)    極限工作電壓：DC10V~80V

● 固定方式: 螺紋安裝M30×1.5或法蘭安裝，

● 防爆等級：本安ExiaⅡC T6  隔爆ExdⅡC T5

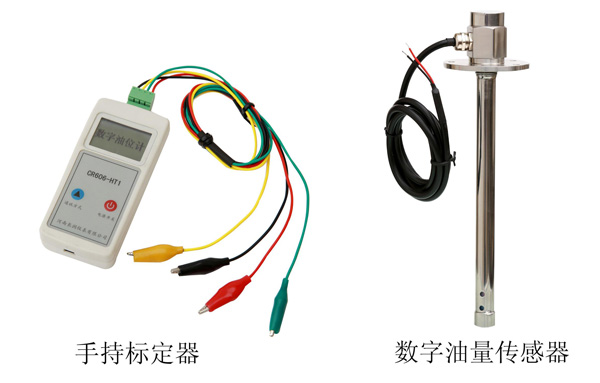

 5.3、相關配件



第3章  衛星定位車載終端的技術指標

3.1 產品概述

     道路運輸車輛車載終端設備采用大規模集成電路，模塊化設計，每個功能模塊和整機都經過多重測試。加上模塊化多層結構的嵌入式軟件，保證終端設備性能穩定可靠。同時終端設備融入了多項獨特的人性化設計，終端設備擴展性好，接口豐富。

3.2 產品優勢

（1）寬幅電壓設計，可以承受高達100V的高壓，穩定可靠。

（2）模塊化分體設計，根據用戶需求自主擴展，配置靈活，特別適合后裝市場的安裝。

（3）接口自定義設計，提供多種接口（RS232、USB 、CAN、AIN、DIN等），用戶可以自定義接口定義，擴展豐富。

（4）遠程升級設計，維護升級簡單方便。

3.3 主要功能

（1）自檢功能

設備具有自檢功能，可以通過LED方便的判斷設備的供電狀態、衛星信號、通信模塊等當前狀態，并當終端出現故障時可以及時將車輛的狀態上報監控中心。當進入信號盲區時設備自動存儲數據，當信號恢復時自動補報信息。

（2）定位功能

實時的時間、位置、速度、方向、里程、狀態等信息定時、定距上告監控中心。

（3）通信方式

可選擇通過GPRS或SMS或GPRS/SMS上報信息。

（4）信息采集

設備在實現車輛位置、速度、方向、里程、狀態信息采集的基礎上，可以實現對車輛開關量（載客、卸料、正反轉、開關門等）信息和模擬量（油量、溫度等）信息的采集，并可以通過串口實現駕駛員身份識別、業務數據、圖像、音頻、視頻等信息的采集。

（5）行駛記錄

 設備具有汽車行駛記錄功能。

（6）遠程監聽（選配）

設備可以實現遠程監聽功能，必要時需增加監聽設備進行遠程監聽。

（7）遠程拍照（選配）

設備可以實現遠程拍照功能，需增加外圍攝像頭實現該功能。

（8）遠程調度（選配）

設備可以實現短信下發、遠程調度、導航功能，需增加外圍調度屏或?qū)Ш狡痢?/span>

（9）遠程控車（選配）

設備可以實現遠程控車，需增加外圍繼電器實現該功能。

（10）通話功能（選配）

設備具有通話功能，需增加外圍通話手柄實現該功能。

（11）告警提示

告警提示在對駕駛員進行告警提醒的同時及時將相關告警信息上報至監控中心或指定手機，監控中心可以根據相應的情況及時處理。

超速告警提醒：可以按不同時段和不同路段進行速度監控。

疲勞駕駛提醒：根據預設的疲勞駕駛時間進行疲勞駕駛告警提醒。

區域告警提醒：當車輛駛?cè)虢雲^(qū)域、或駛出禁出區域進行區域告警提醒。

線路告警提醒：當車輛偏離預設線路時進行線路告警提醒，實現規范線路行駛。

電池欠壓提醒：當車輛電池電壓到達預設值時進行欠壓提醒，并啟用設備備用電池工作，保護車輛電池。

設備斷電提醒：當設備電源斷電及時進設備斷電提醒，設備啟用備用電池工作。

超時停車提醒：當車輛停車時間超過停車預設值時進行超時停車提醒。

緊急報警提醒（選配）：在緊急情況下，駕駛員可主動觸發緊急按鈕請求中心救援。

終端故障提醒：當設備出現外圍設備工作異常時會及時將告警信息上報監控中心。

（12）終端管理

設備支持軟件遠程在線升級，方便維護。

5.  可選配件

（1）繼電器：實現遠程控車功能。

（2）報警按鈕：實現緊急報警功能。

（3）蜂鳴器：實現車輛告警提醒。

（4）調度屏：實現短信顯示、信息上傳、遠程調度功能。

（5）通話手柄：實現短信顯示、語音通話功能。

（6）導航屏；實現短信顯示、信息上發、遠程調度、導航功能。

（7）攝像頭：實現遠程拍照功能

（8）LED屏：實現信息發布功能

（9）開關量傳感器：實現開關信號的傳感器，如正反轉傳感器，接近開關等。

（10）模擬量傳感器：實現模擬信號的采集，如速度傳感器、油量傳感器等。

 6.  技術指標

（1）外形尺寸：100mmx90mmx32mm

（2）工作電壓：10V~60V

（3）工作電流：<150mA

（4）存儲溫度：-40 ℃ ～ +85 ℃

工作溫度: -20 ℃ ～ +70 ℃

（5）定位時間：冷啟<40s, 熱啟<10s

（6）定位精度： <15m

（7）速度精度：0.1m/s

（8）GSM頻率：EGSM900/GSM1800

（9）GSM功率：EGSM900:CLASS4(2W);GSM1800:CLASS1(1W);

7.  應用行業

客運車輛、貨運車輛、危險品運輸車輛

 第4章 手機客戶端功能簡介

4.1 功能概述

 >> 查詢車輛：由當前位置，歷史軌跡，追蹤設備，三部分組成，可在地圖上顯示設備實時位置信息，方便回放設備的歷史軌跡，對設備的在線追蹤，查看設備圖庫，及發送設備命令操作。

>> 管理：可實現添加/修改/刪除客戶，分組， 設備， 用戶信息。

>> 設置：可設置間隔時間，定時讀取車輛數據，地圖添加谷歌與高德地圖進行切換設置及對車牌的顯示跟隱藏設置。

>> 意見反饋：您有任何意見或建議都可以通過意見反饋功能反饋給我們。

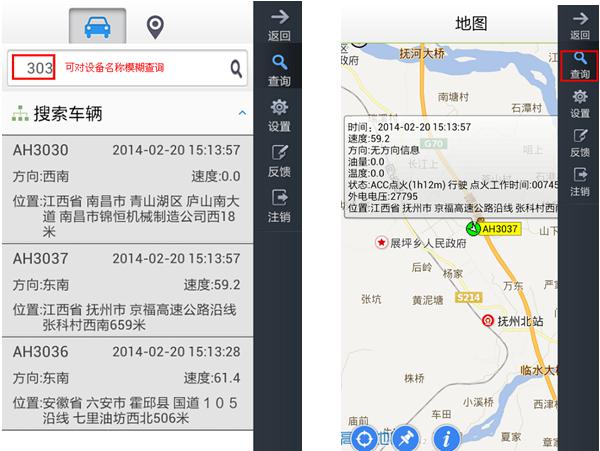

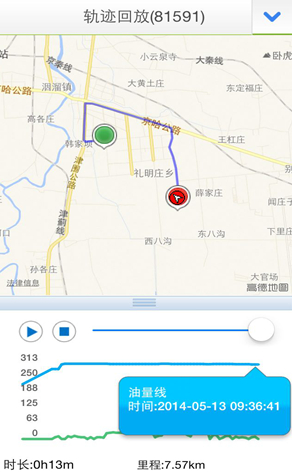

4.2 查詢車輛與軌跡回放

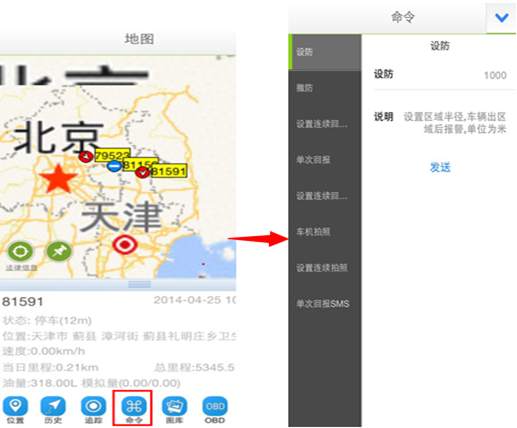

4.3 車輛追蹤與下發命令

（目前支持最常用的幾個車機命令（設防，撤防，連續回傳，單次回報，車機拍照，斷油電，恢復油電等命令）
